矿区地质概况

      吉林桦甸蓝宝石发现处位于该地区的辉发河流域砂砾层中。该河流河谷在区内呈“S”型，为构造适应谷。河流在堆积的同时，洪水期也进行着河床物质的搬运和对河床的侧向侵蚀作用。流水沉积物随着季节和水量的变化同时发生着搬运和堆积作用。蓝宝石主要赋存于第四系冲积层中。冲积层总厚0.5~10m，勘查区内河谷转弯内侧自水面至丘陵斜坡最大宽度约400~3000m。砂砾石层自然重砂组合为磁铁矿、铁尖晶石、石榴子石、锆石、赤铁矿等 。

吉林桦甸蓝宝石的宝石学特征及物理性质

　　将不同颜色的样品进行分类，统一编号，蓝色蓝宝石样品共计53颗，编号为HDS-1至HDS-53，黄色及其它颜色蓝宝石样品共计16颗,编号为HDY-1至HDY-16，红色刚玉样品共计4颗，编号为HDR-1至HDR-4。
       1形态
      吉林桦甸蓝宝石多呈浑圆粒状，有的样品可呈浑圆的六方桶状、腰鼓状，展现六边形的横截面。完整晶形为平行双面与六方双锥的聚形。部分样品在锥面上可以见到模糊的横纹。平行于底面的{000}裂理发育。
      2粒径大小
      本研究收集到的蓝宝石颗粒大小不一，粒度大多在7×6mm~14×10mm之间，重量在0.21g~1.93g之间；最大的蓝宝石粒径为20mm×19mm  重量为4.76g（23.8ct）。还有一些相对较大的红刚玉宝石 ，最大的粒径可达24mm×18mm，重量为12.15g（60.75ct）。
      3颜色及多色性

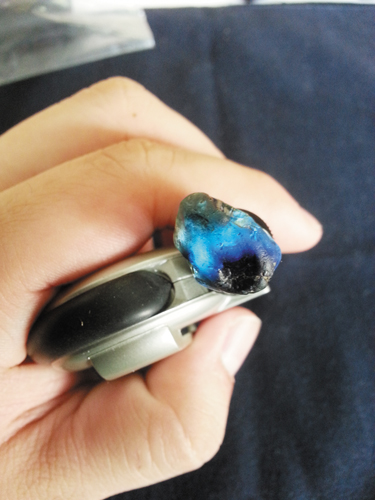

      吉林桦甸蓝宝石的颜色以深蓝色—蓝黑色为主，另可见一些淡蓝色、黄色、绿色、橙红色样品，呈现蓝宝石丰富多彩的颜色 。部分蓝黑色的样品，表面的黑色膜层剥落，显现出里面浓郁的深蓝色。部分样品颜色不均匀，个别样品部分区域呈现乳蓝白色，也有同时呈现蓝和黄两种颜色的。
      吉林桦甸蓝宝石的二色性明显，蓝色样品沿C轴观察，表现为深蓝色、深蓝绿色、深黄绿色；垂直C轴观察，表现为黄绿色、蓝绿色；绿色样品表现为蓝绿色、黄绿色；淡蓝色样品表现为蓝黄色、褐黄色；黄色样品表现为相同黄色的不同色调，不太明显。
      4透明度
      吉林桦甸蓝宝石，呈半透明—透明。浅色样品大多具有良好的透明度。影响其透明度的主要有以下几个方面：
      一、内部裂隙、裂理的影响
　　　吉林桦甸蓝宝石平行{000}和{101}方向裂理发育，裂隙中充填一些深色杂质，当光线透过时会发生不同程度的反射和吸收；而由于应力造成裂隙周围破碎成细粒集合体，当光线进入宝石不能有很长的直线进程，必须经受不同方向的多次折射，使得光线分散，影响了宝石的透明度。
      二、 双晶的影响
      部分吉林桦甸蓝宝石可以见到发育的双晶，呈聚片状，而大多数的裂理是由于双晶造成的，双晶的结合面即是裂理缝。聚片双晶的疏密对透明度有着较大影响，一般疏者透明度好，密者透明度差。
      三、包裹体的影响
      包裹体的存在对透明度的影响是无疑的，少数吉林桦甸蓝宝石中出现较多的包体降低了宝石的透明度。
      5、结构特征
      吉林桦甸蓝宝石的部分样品在底面可见角状色带，其角度大致为120°，色带呈深蓝、蓝黑相间分布。色带的形成，是由于蓝宝石在生长过程中，环境条件（如杂质离子的种类、浓度、介质等等）发生变化所造成的。
       6、包裹体特征
      笔者在宝石显微镜下对吉林桦甸蓝宝石样品进行观察，发现以下几种包裹体：针状的晶质包体、愈合裂隙、两相包体、平直色带 。
       7、比重及摩氏硬度
      利用静水力学法对各种颜色的样品进行比重测试，变化在3.94~4.15之间，无明显的规律性。
      运用摩氏硬度计对样品进行摩氏硬度测量，测得样品的硬度为9左右。
       8、 红外光谱分析
      对样品HDS-5、HDS-15、HDS-16）进行红外光谱测试，与蓝宝石的标准图谱基本一致。

 开发前景
